Купить в Перми базовый блок для передвижной сборно-разборной строительной вышки туры ВСП 250-0,7
Технические характеристики базового блока вышки тур ВСП 250-0,7
- Высота базового блока вышки 1,23 м
- Размеры рабочей площадки ширина 0,7 *длина 1,6 м
- Нормативная поверхностная нагрузка 250 кг
- Вес базового блока 62 кг
Устройство и принцип работы вышки-тура ВСП 250-0,7

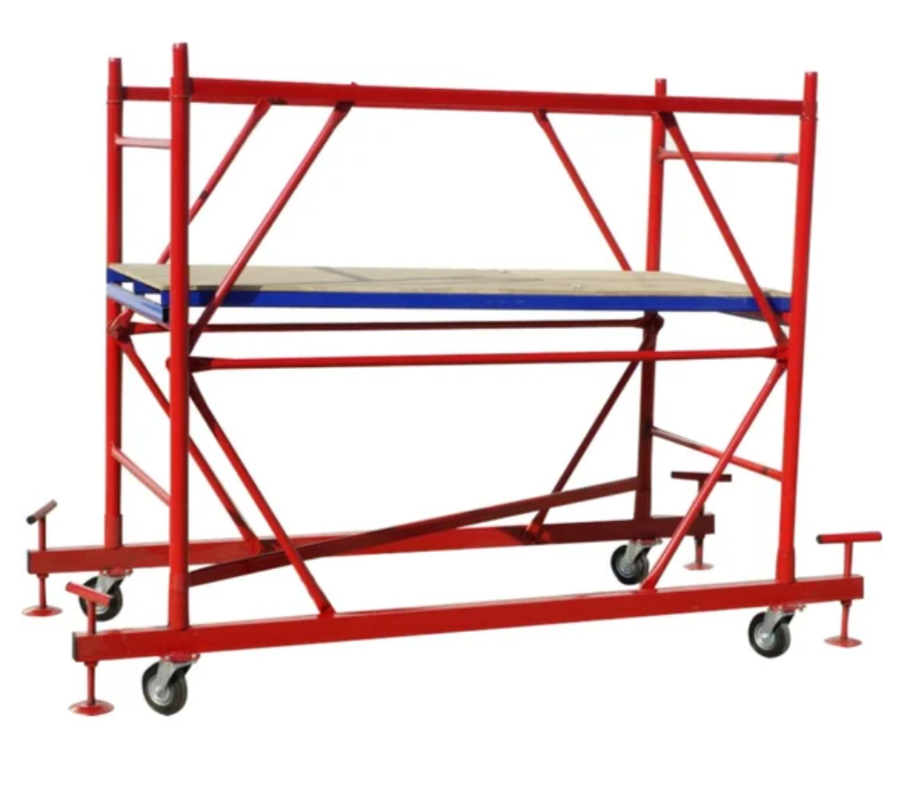

Передвижная вышка-тура ВСП 250-0,7 представляет собой пространственную конструкцию башенного типа из плоских лестниц, имеющих три ступени.
Параллельные лестницы устанавливаются в патрубки гантелей и образуют секцию. Для обеспечения жесткости самой конструкции секции соединяются между собой стяжками, которые крепятся на замках лестниц и гантелей. Нижние секции устанавливаются на две базы, которые соединены между собой объемной диагональю.
Базы имеют четыре винтовые опоры и четыре колеса. Колеса служат для передвижения вышки. Винтовые опоры компенсируют неровности опорной поверхности.
Вышка-тура ВСП 250-0,7 с помощью винтовых опор должна быть установлена так, чтобы колеса не касались опорной поверхности на 2 мм.
Рабочая площадка оборудована рабочим настилом и перекладинами ограждения.
Для обеспечения устойчивости вышка снабжена стабилизаторами, которые крепятся хомутами к основной конструкции вышки.
УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ
Вышка-тура ВСП 250-0,7 допускается в эксплуатацию только после окончания ее монтажа, но не ранее сдачи ее по акту лицу, назначенному для приемки главным инженером.
При приемке установленной вышки в эксплуатацию проверяются:
- правильность сборки узлов;
- правильность и надежность опирания вышки-тура на основание;
- наличие и надежность ограждения на вышке в рабочем ярусе.
Плановые и периодические осмотры следует производить не реже одного раза в месяц.
Указание по эксплуатации вышки по ГОСТ 24258-88.
МЕРЫ БЕЗОПАСТНОСТИ
Вышка-тура ВСП 250-0,7 должна устанавливаться строго вертикально при помощи винтовых опор.
Настил вышки-тура должен иметь ровную поверхность.
Вышка-тура должна быть оборудована стабилизаторами для обеспечения ее наибольшей устойчивости.
Если существует опасность опрокидывания ветровой нагрузкой или другими факторами, вышку требуется укрепить к зданию растяжками как можно ближе к верхнему ярусу.
Необходимо выполнять требования СНиП Ш-4-80
«Техника безопасности в строительстве» и ГОСТ 24258-88.
ТЕХНИКА БЕЗОПАСНОСТИ
К работе с вышкой-тура допускаются лица прошедшие инструктаж по технике безопасности и ознакомленные с должностными инструкциями и правилами по безопасности работы с лесов, помостов, подмостей и т.д., а также ознакомленные с конструкцией и мерами безопасности, изложенными в настоящем паспорте.
При работах выше 4-х метров, конструкцию необходимо крепить к стене.
Линии передач, расположенные ближе 5-ти метров, необходимо снять или заключить в деревянные короба.
Кроме мер, указанных в настоящем паспорте, необходимо также выполнять требования СНиП 12-03-2001 "Техника безопасности в строительстве".
Запрещается: превышать допустимую нагрузку на изделие, использовать элементы вышки-тура, имеющие деформацию.
Установку настила производить ниже ограждения на расстоянии не менее 1,1м. Ответственность за правильную эксплуатацию
вышки и соблюдение мер безопасности лежит на потребителе.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ВЫШКИ
Обслуживание вышки-тура ВСП 250-0,7 заключается в осмотре деталей перед началом работы, в случае обнаружения деталей имеющих механические повреждения, пользоваться вышкой запрещается. В случае повреждения фанеры настила, заменить на новую, толщиной не менее 12 мм.
ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
Транспортирование вышки-тура производят транспортом любого типа, обеспечивающим сохранность элементов от повреждений.
Не допускается сбрасывать изделие при разгрузке, транспортирование волоком и другие действия, влекущие за собой повреждения элементов конструкции.
При транспортировании пакеты и ящики с элементами могут укладываться друг на друга не более чем в три яруса.
Элементы вышки-тура должны храниться в закрытых помещениях или под навесом на прокладках, исключающих прикосновение с грунтом.
Вышку-тура транспортируют и хранят в соответствии с
ГОСТ 15150-68 по группе условий хранения ОЖ-4, в части
воздействия климатических факторов внешней среды.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
На вышку-тура устанавливается гарантия 12 месяцев со дня продажи.
