Кран на крышу «Пионер»

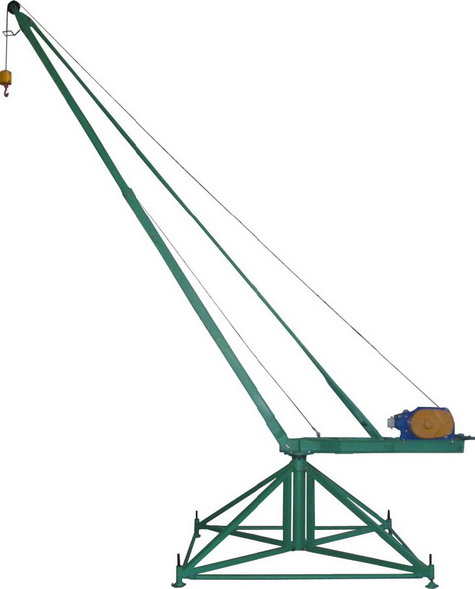

Кран на крышу стреловой поворотный "Пионер"

Кран стреловой КСП на крышу удобен в работе и прост в техническом обслуживании. Кран полностью разборный. Это позволяет легко устанавливать его на кровлю силой двух человек с применением средств малой механизации и/или ручных грузоподъемных механизмов.

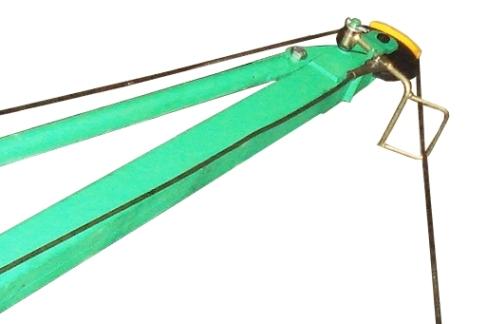

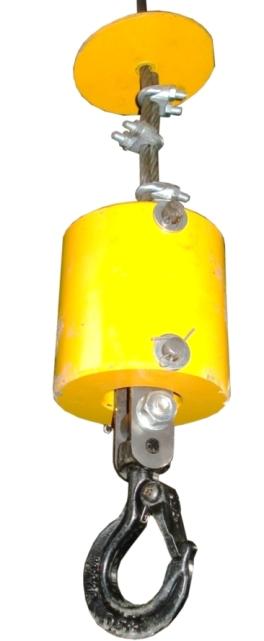

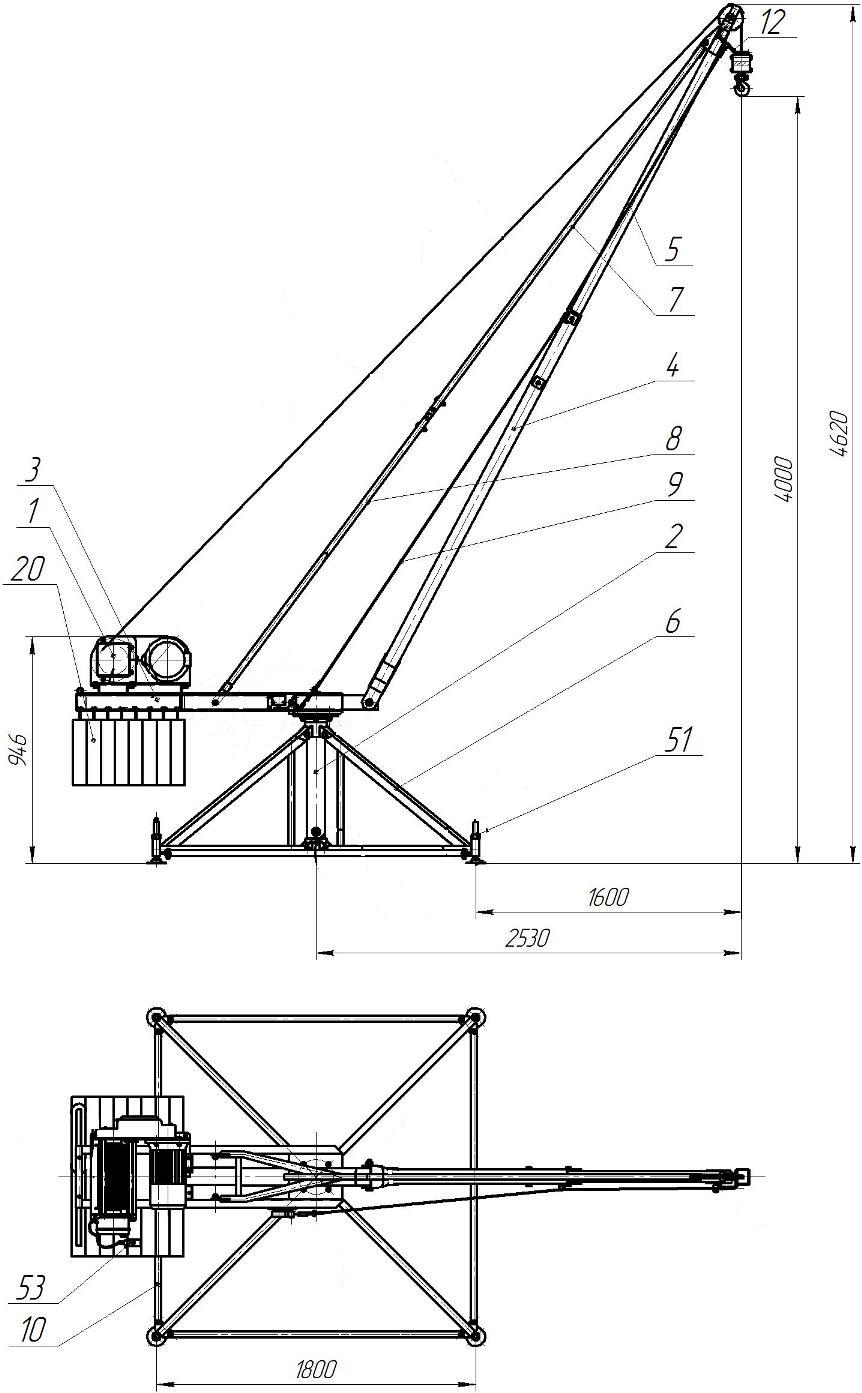

Кран на крышу стреловой поворотный КСП 500 состоит из следующих основных узлов и деталей: рамы 3, лебедки 1, опор 6, верхней стрелы 5 и нижней стрелы 4, колонны 2, стяжек 7, стяжки 8 и крюковой подвески 9. Для обеспечения устойчивости крана на задней части рамы поворотной снизу установлены восемь контргрузов 20.

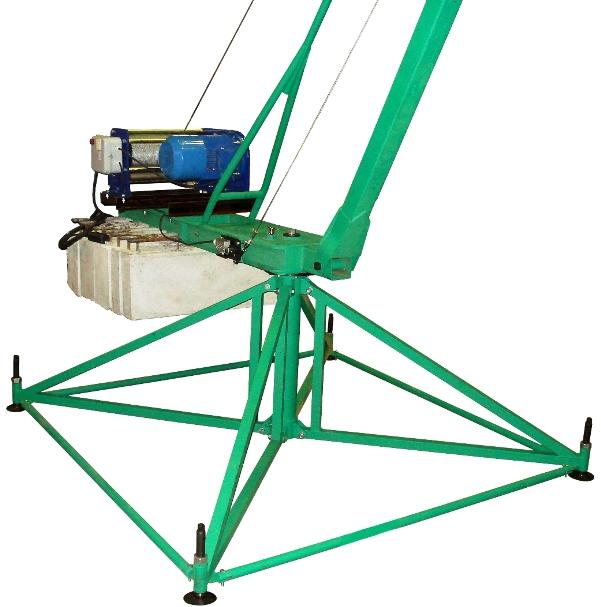

Основанием крана служит опорная платформа, состоящая из колонны 2, ноги 6 и стяжки 10. К колонне 2 при помощи болтового соединения крепится рама 3. Рама изготовлена из швеллера и квадратной трубы, соединенных между собой приварными косынками и пластинами.

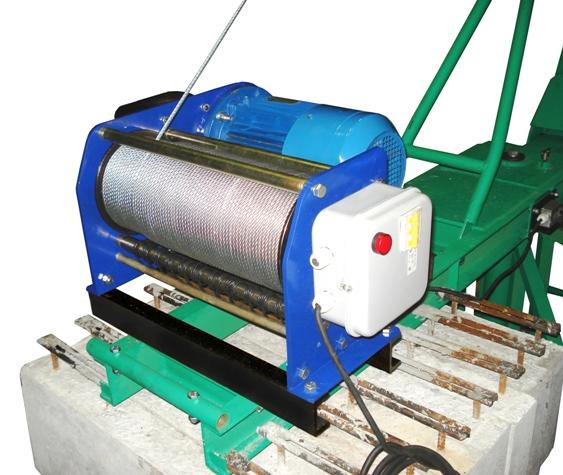

К раме крепится лебедка. В корпусе лебедки закреплены электродвигатель и барабан. Электродвигатель передает крутящий момент на барабан через редуктор, находящийся в корпусе. На лебедке закреплен электрический пульт. Из пульта выходят два кабеля с кнопочным тельферным постом 53 и микровыключателем, закрепленным на раме.

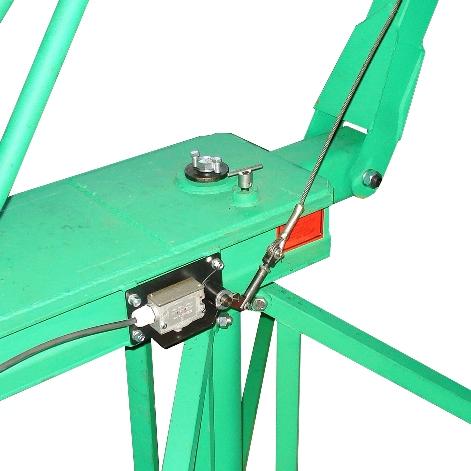

В состав электрооборудования входят: электродвигатель с тормозом, выключатель, пускатели. Выключатель QF1, пускатели К1, К2 расположены в пульте управления, входящем в состав электрической лебёдки. Включение электропривода для подъема и опускания груза осуществляется соответствующими пускателями К1, К2 при помощи поста тельферного. Микровыключатель расположен на раме и посредством троса 9 отключает электродвигатель при подъеме крюковой подвески до крайнего верхнего положения.

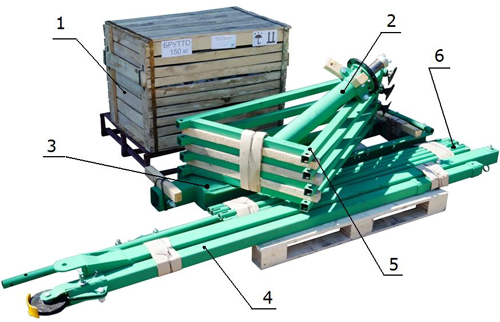

Кран на крышу поставляется в разобраном виде. На фото снизу показаны отгрузочные места:

1 - Электрическая лебедка для подъема опускания груза (в ящике);

2 - Колонна;

3 - Поворотная рама;

4 - Стрела (верхняя часть, нижняя часть);

5 - ноги с опорными домкратами;

6 - стяжки.

В комплекте поставки также имеются железобетонные КОНТРГРУЗЫ в количестве 8 штук (внешний вид см. выше на общем виде крана).

Эксплуатация крана на крышу, его техническое освидетельствование и надзор за техническим состоянием должны осуществляться в соответствии с Федеральными нормами и правилами в области промышленной безопасности «Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения», Правилами технической эксплуатации электроустановок потребителей и Правилами техники безопасности при эксплуатации электроустановок потребителей, прочими нормами и правилами (см. паспорт на изделие).

К обслуживанию крана и управлению им во время работы допускаются лица, прошедшие подготовку и допуск к эксплуатации грузоподъемных механизмов в соответствии с правилами Ростехнадзора, а также в соответствии с ПТЭ и ПТБ.

Кран на крышу не допускается эксплуатировать во взрывоопасных и пожароопасных средах, в помещениях, насыщенных парами кислот, щелочей и других веществ в концентрациях, приводящих к коррозии поверхностей металла и разрушающих изоляцию электропроводки, а также для подъема и перемещения людей, ядовитых веществ, жидкого и раскаленного металла.

Изготовитель гарантирует соответствие крана требованиям конструкторской документации при соблюдении потребителем условий эксплуатации, транспортирования и хранения, изложенных в РЭ.

В нашей компании «Покорим Высоту Вместе» вы сможете купить кран на крышу со сроком гарантии 12 месяцев со дня ввода крана в эксплуатацию, но не более 18 месяцев со дня отгрузки с предприятия-изготовителя. Продажа крана с указанным сроком гарантии не распространяется на грузовой канат. Срок службы крана 3 года или 5500 часов машинного времени. За этот период кран должен пройти 8 текущих ремонтов.
