Подъемник «Умелец»

Выберите вариант комплектации:
Г/П, кг
320
  • 320
  • 500
Высота подъема, м
50

Скорость подъема, м/мин
17

Диаметр каната, мм
4,1

Вес, кг
530

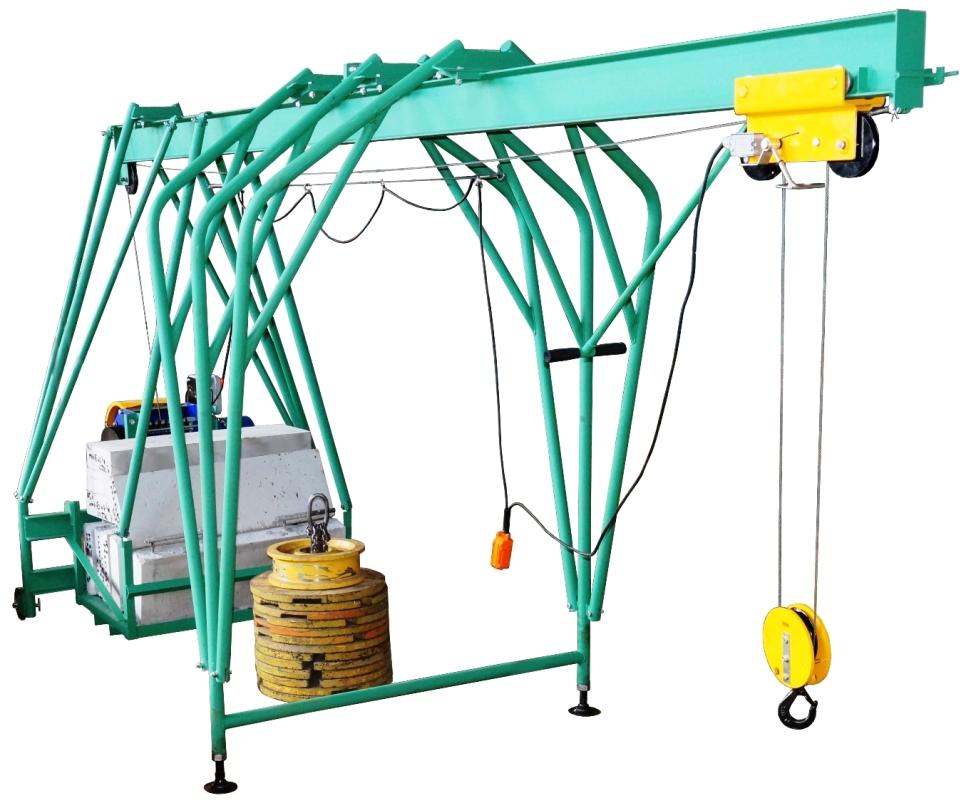

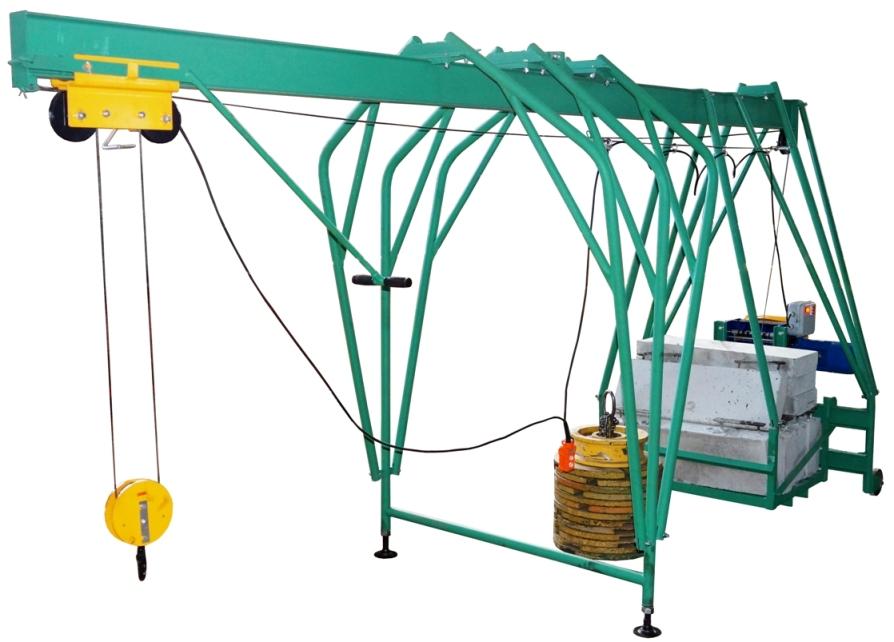

Подъемник Умелец
Подъемник Умелец
Подъемник Умелец
Подъемник Умелец
Цена: по запросу
Заказать
Подъемник строительный Умелец предназначен для подъема, спуска и перемещения внутрь проемов зданий и сооружений различных строительных материалов и оборудования массой до 500 кг. Допускается установка подъемника на крышах зданий или сооружений при условии защиты его от атмосферных осадков. Затягивание груза осуществляется вручную за ручку-фиксатор. После затягивания груз опускается на основание (пол, перекрытие), на котором стоит подъемник Умелец — между контейнером с противовесами и передней стойкой.
Комплектация
Характеристики
Г/П, кг Высота подъема, м Скорость подъема, м/мин Диаметр каната, мм Вес, кг Цена, руб.
320 50 17 4,1 530 по запросу
Заказать в этой комплектации? Да
500 50 17 5,5 1120 по запросу
Заказать в этой комплектации? Да
Г/П, кг
Высота подъема, м
Скорость подъема, м/мин
Диаметр каната, мм
Вес, кг
Цена, руб.
320
50
17
4,1
530
по запросу
Заказать в этой комплектации?  Да
Г/П, кг
Высота подъема, м
Скорость подъема, м/мин
Диаметр каната, мм
Вес, кг
Цена, руб.
500
50
17
5,5
1120
по запросу
Заказать в этой комплектации?  Да
ТИП Подъемник консольный
Грузоподъёмность, кг от 320 до 500
Высота подъема, м до 50
Напряжение и частота тока, В/Гц 380/50
Мощность электродвигателя, кВт 1,7
Страна производителя Россия
Гарантия 1 ГОД

Подъемник «Умелец» - кран в окно «Умелец»

Подъемник строительный Умелец предназначен для подъема, спуска и перемещения внутрь проемов зданий и сооружений различных строительных материалов и оборудования массой до 500 кг. Допускается установка подъемника на крышах зданий или сооружений при условии защиты его от атмосферных осадков.


Кран в окно Умелец является переставным грузоподъемным механизмом, перемещаемым с одного участка работы на другой вручную. Для удобства перемещения и установки в рабочем положении подъемник Умелец оснащен:

на стойках задних - опорными колесами с фиксаторами;

на стойках передних - регулировочными винтовыми опорами (домкратами).


Купить подъемник строительный Умелец в нашей компании можно со всеми необходимыми требованиями Технических регламентов Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования" и ТР ТС 020/2011 "Электромагнитная совместимость технических средств", что подтверждается соответствующей декларацией о соответствии. Декларация получена по требованию покупателей из Республики Беларусь. Со всеми вышеуказанными декларациями можно ознакомиться на настоящем сайте в разделе "Сертификаты".


После подъема груз затягивается по пролетной балке. Затягивание груза осуществляется вручную за ручку-фиксатор. После затягивания груз опускается на основание (пол, перекрытие), на котором стоит кран Умелец - между контейнером с противовесами и передней стойкой.


Допускается эксплуатация строительного подъемника Умелец при температуре окружающей среды не выше плюс 40 град С и не ниже минус 40 град С и влажности 75% при плюс 35 град С. В части воздействия климатических факторов подъемник соответствует У2 по ГОСТ 15150.


Кран Умелец ПС-500 имеет оригинальную конструкцию с вылетом стрелы 1,82 м и колесами позволяющими легко передвигать кран, уникальным тросоукладчиком, обеспечивающим длительный срок службы каната, а также высокопрочным покрытием, позволяющим обеспечить защиту от коррозии в течение всего срока службы.


Высота подъема груза до 50 м, скорость подъема груза не менее 17 м/мин, режим работы механизма 3М по ГОСТ 25835, мощность двигателя 1,7 кВт, масса подъемника без противовесов не более 424 кг. Диаметр каната — 5,5 мм.


Продажа крана в окно Умелец происходит в разобранном виде. Комплект поставки крана включает в себя документацию: паспорт на электродвигатель, паспорт и руководство по эксплуатации на подъемник Умелец. Порядок сборки указан в руководстве по эксплуатации. Руководство по эксплуатации крана Умелец совмещено с паспортом.


Подъемник Умелец не допускается эксплуатировать во взрывоопасных и пожароопасных средах, в помещениях, насыщенных парами кислот, щелочей и других веществ в концентрациях, приводящих к коррозии металла и разрушающих изоляцию электропроводки, а также для подъема и перемещения людей, ядовитых веществ, жидкого и раскаленного металла.

Подъемник УМЕЛЕЦ  состоит из следующих основных узлов и деталей: кошки 10 с подвеской 11, балок 3 и 4, стойки передней 5, стойки задней 6, стяжек 7, 8 и 13, лебедки электрической 1. Металлоконструкции подъемника крепятся между собой стандартными крепежными изделиями, сборочными единицами и деталями, входящими в комплектацию подъёмника.

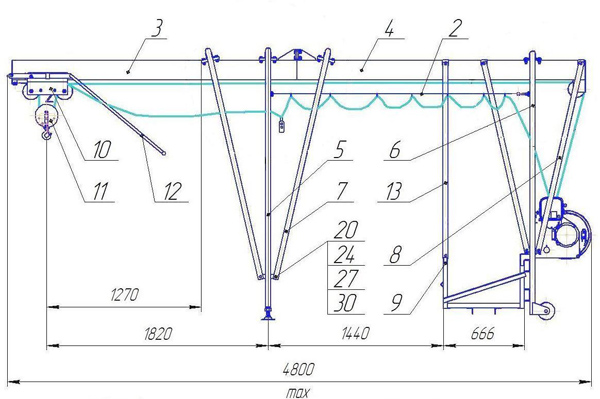

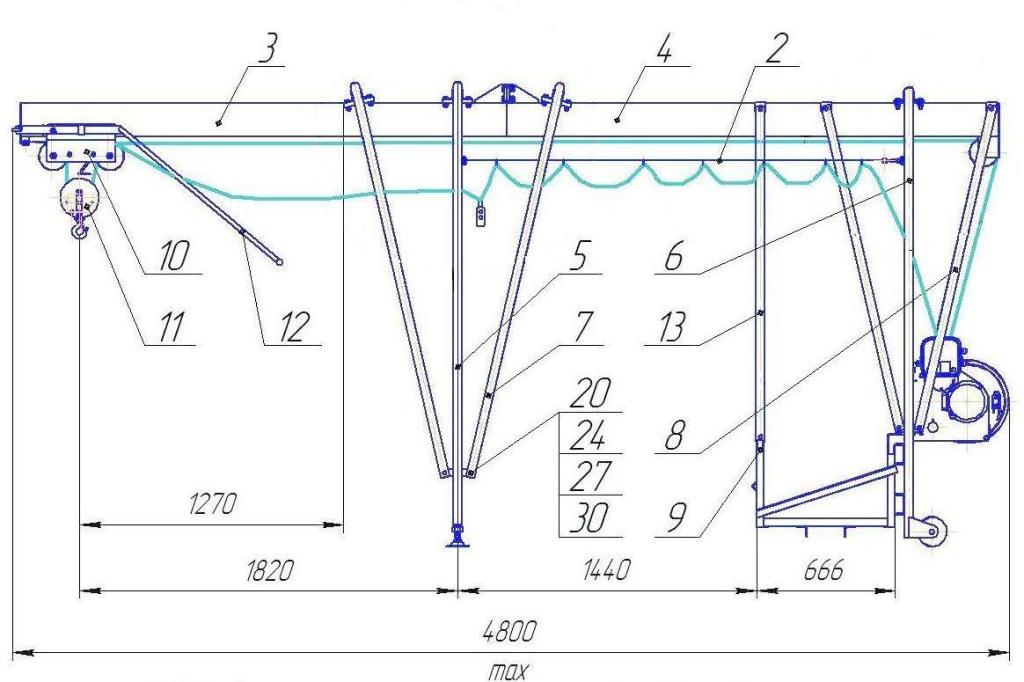

Схема подъемника Умелец

Устойчивость подъемника во время эксплуатации обеспечивается противовесами в количестве 10 штук.

Балки 3 и 4 изготовлены из двутавра №16 с приварными фланцами для крепления между собой в единую пролётную балку болтовым соединением М16 и к стойкам болтовым соединением М12. Стойки и стяжки выполнены из труб круглого сечения. Стяжки крепятся к стойкам и пролётной балке болтовым соединением М10.

Лебедка крепится на задней стойке болтовым соединением М12. Лебёдка состоит из корпуса, образованного двумя щеками (соединенными между собой стяжками), электродвигателя, барабана и зубчатых колес. Под барабаном расположен прижимнй ролик для обеспечения более качественной навивки каната. Вращающийся барабан ограждён защитным кожухом. На щеке закреплён электрический пульт управления. От пульта отходит кабель с кнопочным тельферным постом и микровыключателем, который в процессе эксплуатации крепится к передвижной кошке 10.

Рабочим органом подъемника является подвеска 11 с кошкой 10. Подъём/опускание подвески осуществляется лебёдкой, а перемещение кошки по пролётной балке осуществляется вручную. Кошка имеет специальный фиксатор, который зацепляется за крюк, расположенный на конце балки, и не позволяет кошке перемещаться во время подъёма/опускания подвески.

Также на схеме отмечены: 2 - струна; 9 - контейнер; 12 - рычаг тяговый; 13 - стяжка контейнера. Прочие позиции - крепежные изделия.


В состав электрооборудования крана Умелец входят: электродвигатель со встроенным электромагнитным тормозом, пост тельферный, микровыключатель, пускатели, выключатель автоматический. Микровыключатель расположен на кошке и отключает электродвигатель при подъёме подвески до крайнего верхнего рабочего положения.

Включение лебёдки осуществляется автоматическим выключателем на пульте лебёдки, а управление - постом кнопочным тельферным.
